SISTEMA DE FLOTACIÓN (CAF)

Flotación por Aire Cavitado (CAF)

El sistema CAF (Cavitated Air Flotation) es una tecnología avanzada de separación sólido-líquido que utiliza microburbujas generadas mediante cavitación centrífuga. A diferencia de los sistemas tradicionales, no requiere presurización previa, lo que reduce drásticamente el consumo energético y simplifica su operación y mantenimiento.

Biobox Izaje

SISTEMA CAF
TODO EN UNO

  • DISEÑAMOS
  • FABRICAMOS
  • TRANSPORTAMOS
  • INSTALAMOS
  • MANTENIMIENTO
  • TRANSPORTE DDP

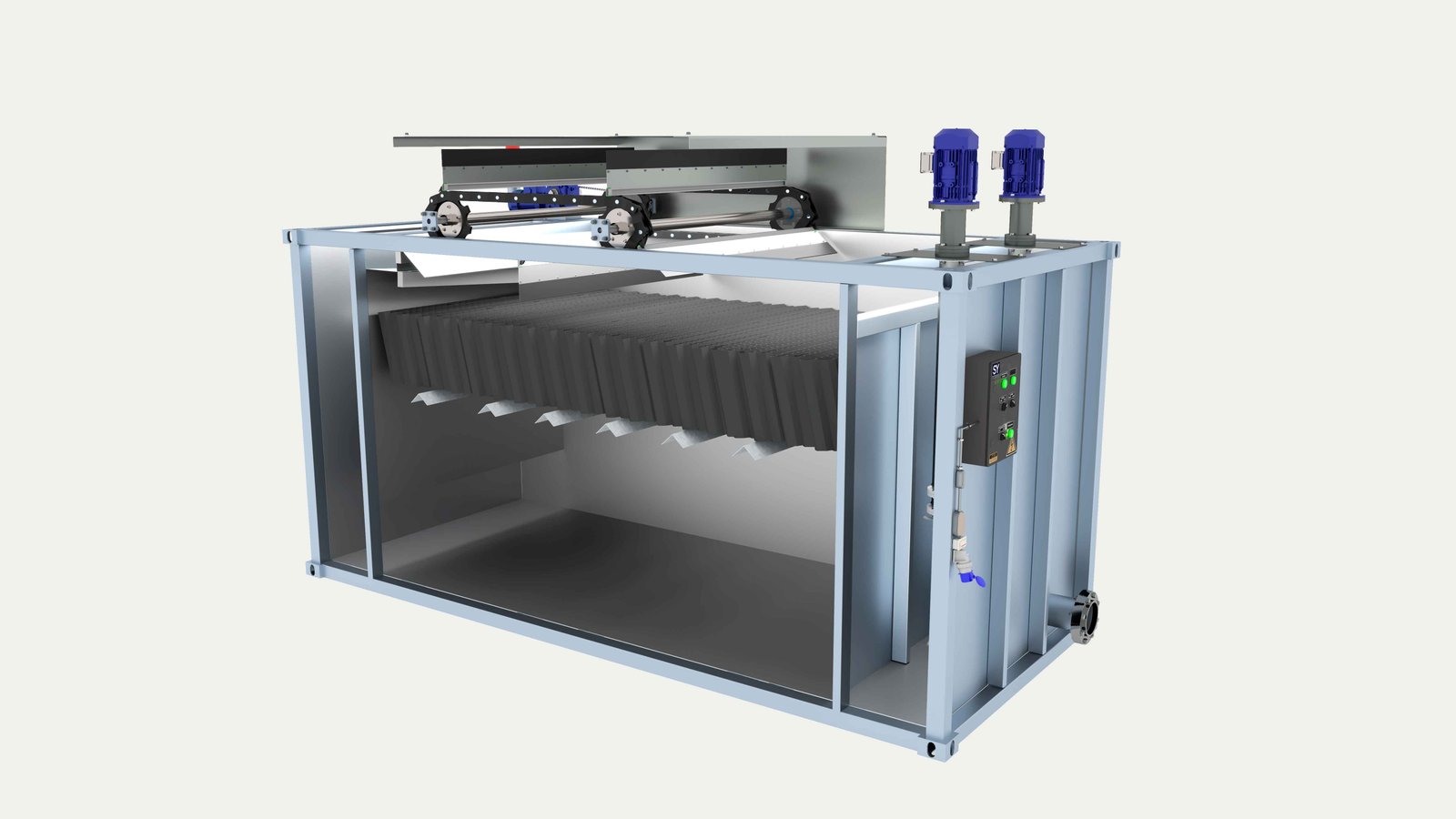

CAF Frontal
PROCESO FISICOQUÍMICO SIMPLE

Principios de
Funcionamiento CAF

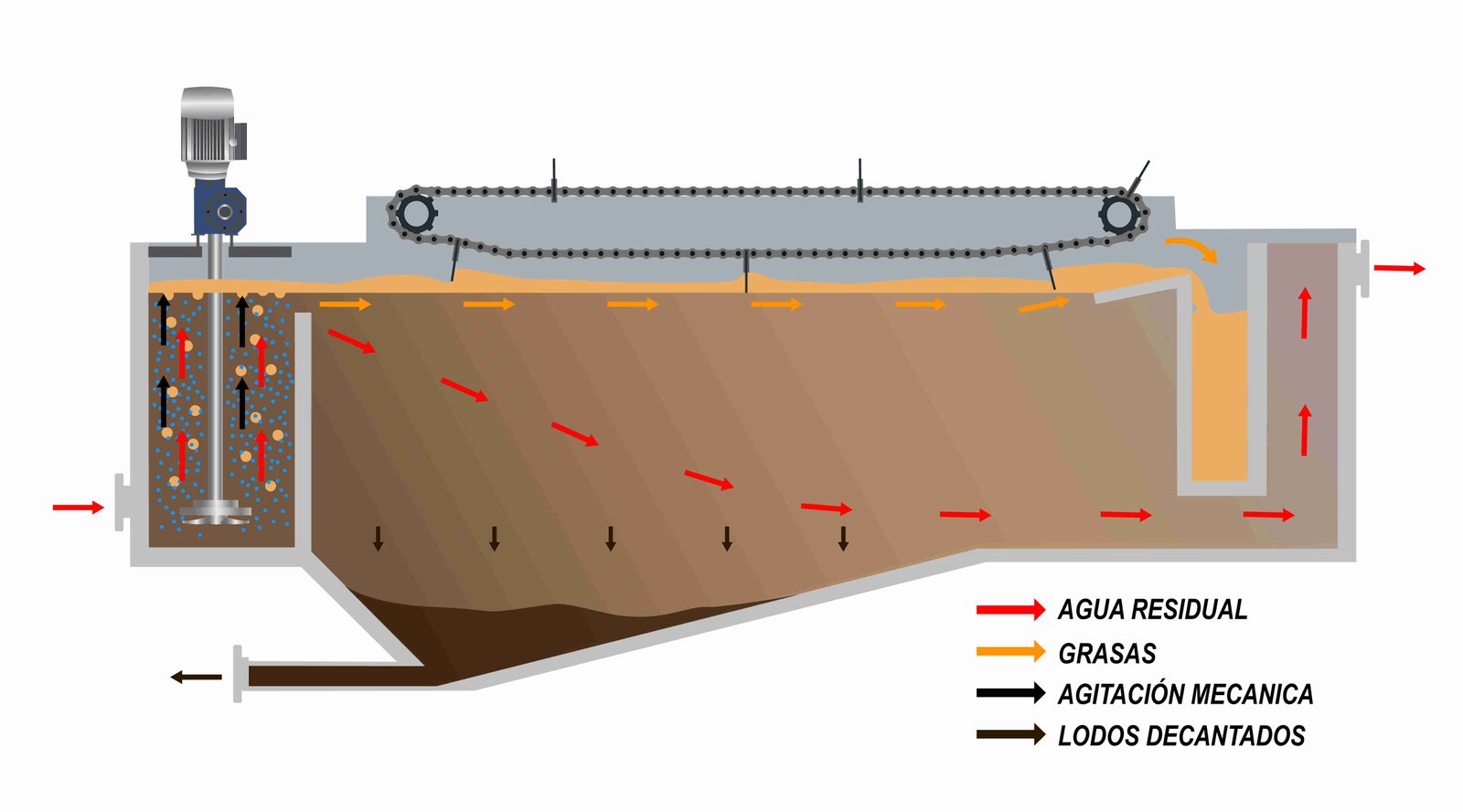

El Sistema CAF funciona mediante la inyección directa de aire a través de un dispositivo turbocavitador. Este proceso mecánico produce millones de microburbujas sin necesidad de saturar a presión el flujo de agua. Estas burbujas se adhieren a las partículas contaminantes, provocando que floten a la superficie para su recolección.

  • Cero Cámaras de Saturación: No requiere bombas de alta presión ni tanques compresores, reduciendo el consumo eléctrico y las averías.
  • Turbina Cavitadora: El aireador succiona el aire del medio ambiente y lo expulsa directamente generando el colchón de burbujas.
  • Separación Dinámica: Su diseño incorpora un único movimiento de arrastre que gira contra la corriente, minimizando la distancia de los fangos flotados.

Eliminación Eficaz de Componentes Químicos

  • DBO y DQO
  • Lodos Sedimentos
  • Fosfatos
  • Metales Pesados
  • Minerales y Fósforo
  • Sulfatos y Sulfuros
  • Grasas Libres y Aceites
  • Nitrógeno
  • Carga Viral
  • Bacterias y Patógenos
  • Hierro Disuelto
  • Malos Olores
DISEÑO E INGENIERÍA

Arquitectura Interna del Flotador CAF

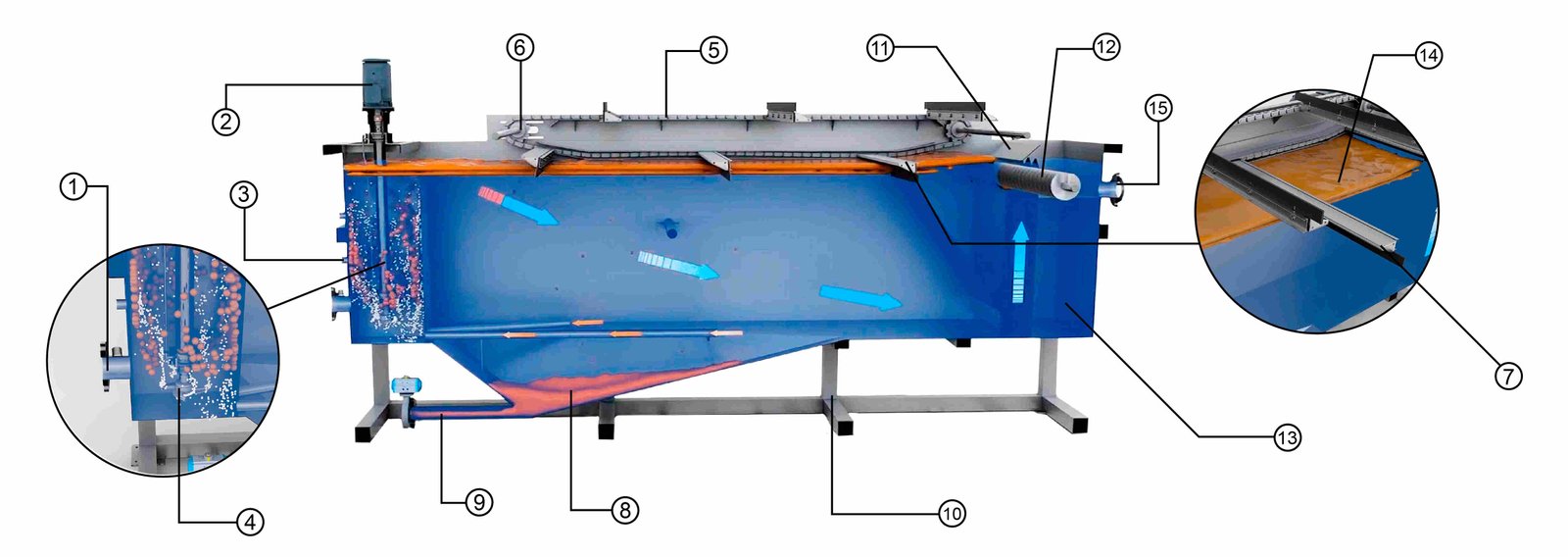

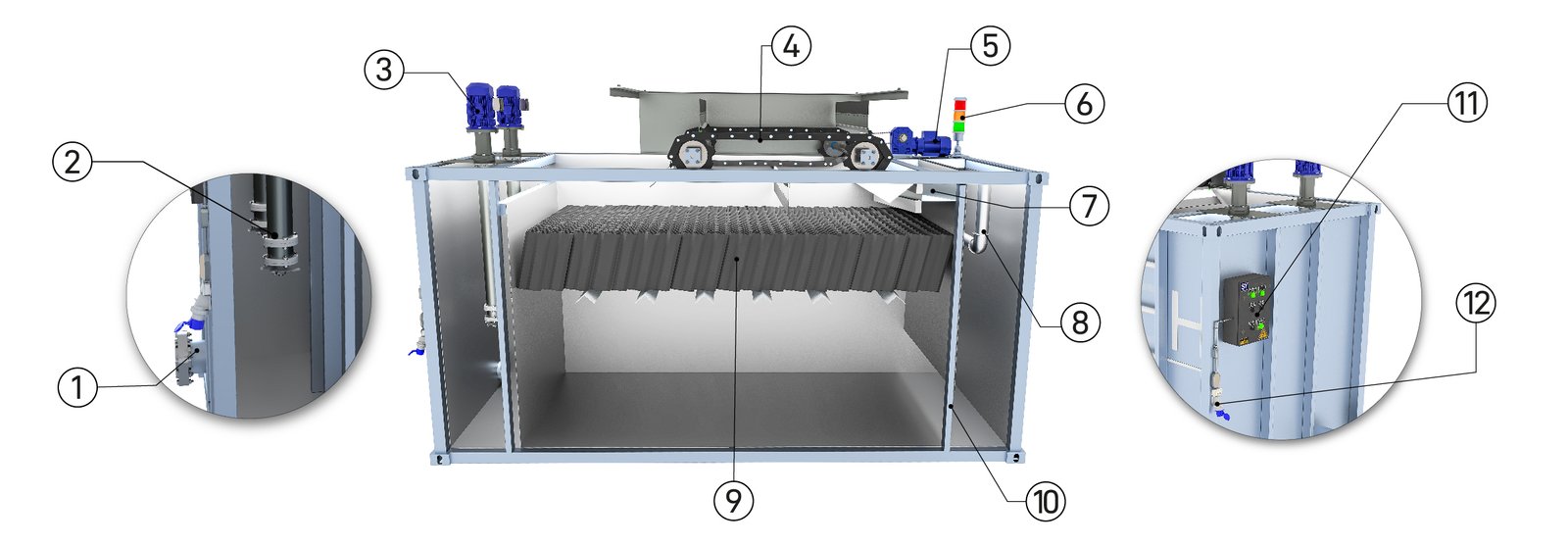

Componentes CAF
Componentes Principales
  • 1 Entrada de Agua
  • 2 Aireador por Cavitación
  • 3 Inyección de Floculante
  • 4 Rasquetas (Skimmer)
  • 5 Motor Reductor
  • 6 Salida de Agua Clarificada
Aireador de Cavitación

El aireador es el corazón del sistema CAF. Un motor superior hace girar un propulsor hueco, creando una zona de vacío bajo el agua que succiona aire de la atmósfera y lo tritura en millones de microburbujas instantáneas.

Aireador CAF
Skimmer de Superficie

En la parte superior, un mecanismo de barrido por cadenas arrastra de manera constante los lodos, aceites y grasas empujadas por la espuma hacia el colector, dejando el efluente inferior limpio y libre de turbidez.

Skimmer CAF

Resultados Obtenidos
con Sistemas CAF

  • Se obtiene un fango residual con un contenido de sólidos secos de 3 a 4 veces mayor que un sistema convencional gracias a su arrastre en contraflujo.
  • Reducción del valor de la Demanda Biológica de Oxígeno (DBO) con un promedio del 40-70%.
  • Remoción drástica de Sólidos Suspendidos (SST), superando fácilmente el 90% con la correcta dosificación química.
Aplicaciones Principales:
  • Talleres Automotrices
  • Procesadoras Cárnicas
  • Aguas Oleosas Industriales
  • Industrias Lácteas
  • Instalaciones Petrolíferas
  • Sector Papelero
  • Curtidos
  • Depuradoras Municipales

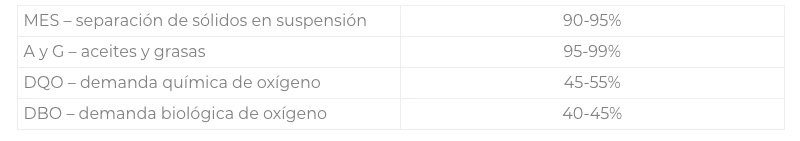

Gráfico Rendimiento CAF

Porcentajes de remoción estándar del Sistema CAF.

SOLUCIÓN LOGÍSTICA B2B

Transporte Internacional y
Recuperación del ROI

Nuestra Planta CAF ha sido diseñada para encajar en contenedores marítimos estándar, facilitando su exportación. Además, al eliminar compresores y tanques de presión, se reduce en un 80% su mantenimiento electromecánico, garantizando el retorno de su inversión más rápido.

  • Rápida Puesta en Marcha
  • Consumo Ultra Bajo (1-2 CV)
  • Capacidades de 3 a 200 m³/h
  • Estructura Rectangular Discreta
  • Mínimo mantenimiento
  • Sin boquillas que se obstruyan
Respaldo Synertech

Más de 35 Años de
Excelencia en Ingeniería

Somos una compañía con amplia experiencia dedicada a la fabricación e implementación de sistemas CAF y plantas de tratamiento para el sector industrial, minero y petrolero. Contamos con operaciones exitosas en Colombia, Ecuador, Perú, Panamá, México, Estados Unidos, entre otros países de la región.

Ingeniería y Diseño CAD 98%
Manufactura Propia y Maquinaria 100%
Clientes Satisfechos 95%
Equipo Synertech

RESOLVEMOS SUS DUDAS TÉCNICAS

PREGUNTAS FRECUENTES SOBRE
SISTEMAS CAF

Los sistemas CAF (Cavitated Air Flotation) son equipos compactos diseñados para la separación de sólidos suspendidos, grasas y aceites. A diferencia de otros sistemas, inyectan aire directamente en la corriente de agua mediante una turbina cavitadora especial que genera microburbujas instantáneamente sin necesidad de costosos compresores.

La diferencia fundamental es la generación de burbujas. El DAF utiliza bombas de alta presión y un tanque de saturación para "disolver" el aire en el agua antes de liberarlo. El CAF, en cambio, utiliza un mecanismo mecánico (turbina) que succiona el aire del exterior y lo tritura mecánicamente bajo el agua (cavitación). Esto hace al CAF mucho más económico en mantenimiento y consumo eléctrico, ideal para cargas industriales ligeras o moderadas.

Los Clarificadores CAF son sumamente versátiles. Se utilizan en el tratamiento de aguas oleosas, lavaderos de vehículos, talleres automotrices, mataderos de mediana escala, procesadoras de conservas y como pretratamiento económico para aliviar la carga de plantas biológicas existentes.
COTIZAR SISTEMA CAF AHORA

DEPARTAMENTO DE INGENIERÍA

Hablemos de tu Proyecto

Nuestro equipo de ingenieros especialistas está listo para dimensionar y cotizar la tecnología exacta que resolverá tus requerimientos de tratamiento de aguas o lodos.

Soluciones a
Nivel Industrial

Más de 35 años fabricando e implementando plantas de tratamiento y equipos de depuración bajo los más estrictos estándares internacionales.
